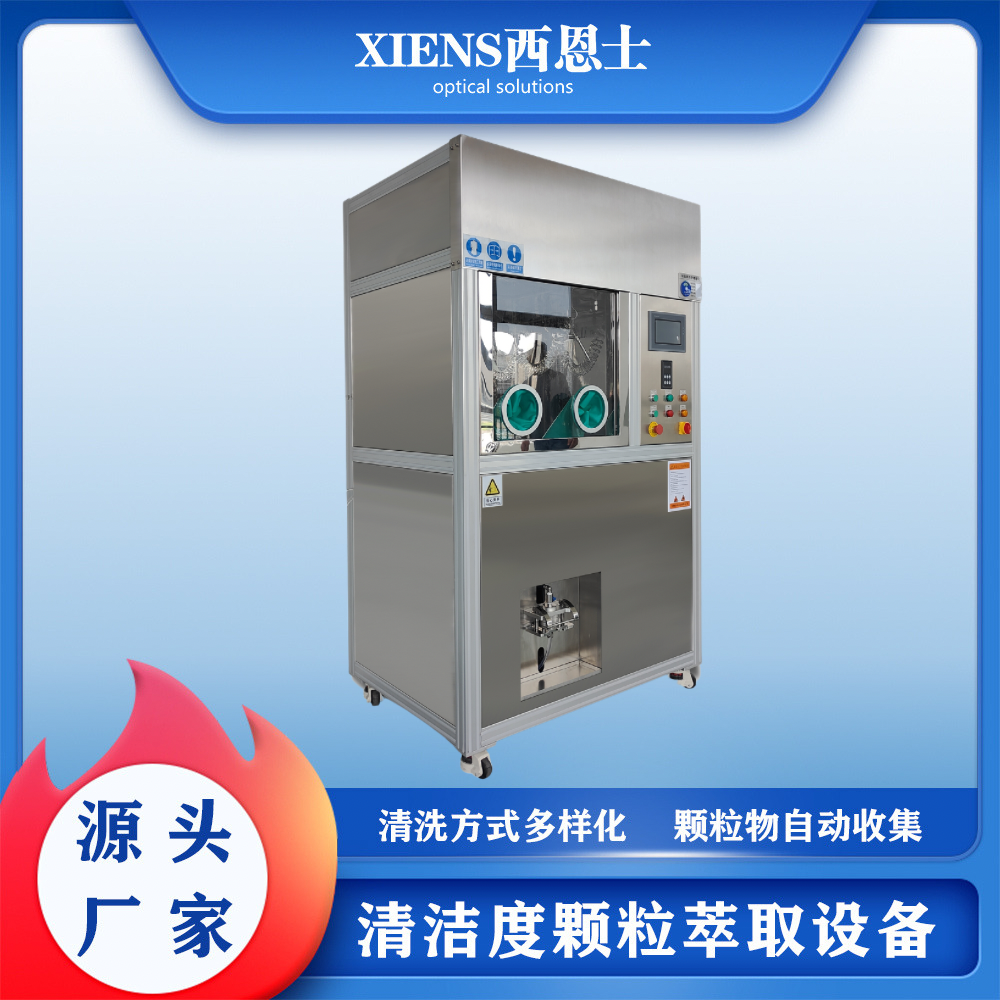

超声波压力一体萃取设备

产品概述：

      设备集成压力喷射清洗、侧壁喷淋自清洗、灌流冲洗、超声波清洗、滤膜制样(颗粒萃取)、清洗剂在线过滤回收、循环精滤于一体。设备工作状态实时显示，参数连续可调。清洗零件结束后即可得到滤膜样本，减少颗粒污染物在清洗剂中滞留时间；规范了清洁度检测控制流程，提升检测效率。清洗零件操作空间相对独立，内置空气层流系统，净化清洗操作环境，有效隔离清洗区和外部环境，为清洗检测搭建一个洁净的操作平台。设备设计与操作方式参照标准： VDA19.1 2015 版，ISO16232 2018 版及客户自定义标准。

空气层流净化

设备集成具有空气循环过滤功能的送风装置。在清洗工作区域形成千级或百级洁净空间（普通实验室空气等级为百万级），为零件清洁度检测提供良好的清洗操作环境，减少外部环境对检测结果的影响。

四壁喷淋自清洗

设备压力清洗槽上部区域装有多个广角喷头，可以自动对压力清洗槽四壁进行清洗，为实验做好前期准备。

压力冲洗

       通过喷枪对待检产品以一定压力或流速，角度进行清洗，萃取并采集残余颗粒。可以设定喷洗压力（国标）或流速（欧标），用定量或定时及设定流速的方式来操作，具体需要根据不同产品的清洁度操作规范来进行。

超声波自动清洗

       超声波振动清洗是利用超声波在液体中的空化作用、加速度作用及直进流作用对液体和污物直接、间接的作用，使气泡周围产生1012-1013pa的压力及局调温，破坏不溶性颗粒污物附着性而使它们分化于溶液中， 最终实现清洁零件表面颗粒污染物作用，清洗效果优于压力清洗，清洗均匀性更好，设备内部集成该项功能，可实现全自动超声波清洗，清洗检测自动化程度更高。

滤膜制样装置

       清洗零件后的清洗剂通过在线过滤器，可实现同步自动过滤回收，及时将清洗液中零件表面颗粒污染物收集到检测滤膜表面，无需人工操作过滤清洗液。

液体过滤系统

       在设备内装置 2个液体过滤器，清洗液通过加压泵从储液罐出来，经过0.2微米精密滤芯，保证用于零件清洗的液体是洁净的。清洗液经滤膜制样回到储液罐之前，经过 1.0um 过滤，保证储液罐中的液体是洁净的。

添加/更换清洗剂及报警功能

       设备储液罐容量为 30L；配套的清洗液通过加液口自动向设备内部添加，用户可根据清洗检测需求，酌情选择添加量，清洗液需要更换时，选择对应控制按钮，打开清洗液排液口，设备自动排出用过的清洗液。并有内部耗材跟换周期设置功能，按用户具体需求设定周期提醒进行耗材跟换。

工作状态提示

       实时显示当前工作状态、当前流量、清洗液总量、清洗模式等信息，工作状态实时监控，遇到错误时，设备自动停止工作并发出报警提示，显示当前错误信息，提供解决问题帮助方法。

清洗参数设置

      清洗压力、流量参数、流速设定、清洗时间、清洗模式，参照不同清洁度检测标准调整存储清洗参数。

精滤清洗剂

      设备使用清洁度专用清洗液，清洗液是设备中用来提取颗粒污染物的载体，清洗液本身不能有影响检测结果数据的污染物，设备集成自动精密过滤清洗液功能，保证清洗液在清洗零件前是洁净的，自身洁净度可通过终端过滤装置检验。

技术参数：
